規格參數
- 品 牌廣州銀訊
- 產品型號ZMUX-122
- 容量2路主用E1通道接口，2路備用E1通道接口，2路重要E1通道接口
- 網管集中網管監控功能
- 功能E1通道質量檢測、無損傷自動切換
- 接口電口/E1
- 連接器CC4 或 RJ45
- 電源單電源 或 雙電源
- 阻抗75Ω非平衡 或 120Ω平衡
- 規格尺寸485mm(寬)×44mm(高)×266mm(深)
產品介紹

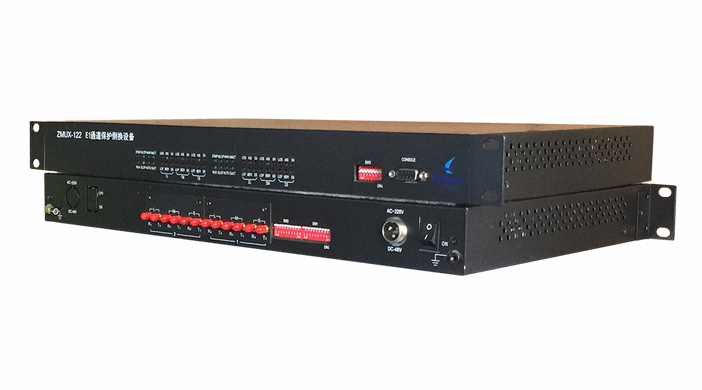

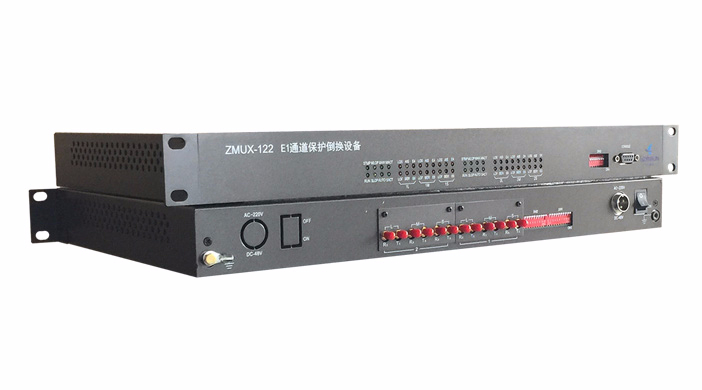

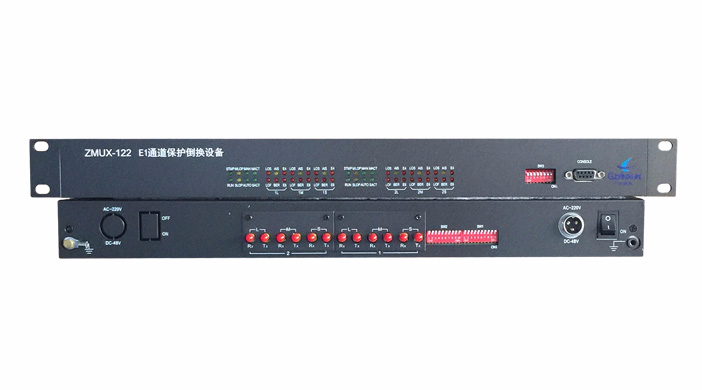

ZMUX-122是一款E1保護倒換設備，采用19英寸1U高機箱設計，可對兩組不同路由的E1信號（線路）實現自動切換功能，滿足4路E1線路保護傳輸2路重要E1信號。
ZMUX-122可提供2路主用E1接口、2路備用E1接口，2路重要用戶E1接口，通過接入兩套不同路由提供的E1線路，完成2路重要E1信號保護功能。
功能特點
| 占用空間少： | 采用19英寸1U機箱。 |
|---|---|
| 無損傷切換： | 可選E1成幀 或 非成幀格式無損傷自動切換。用E1誤碼儀測試為零丟包率。 |
| 工作模式： | 可選成對使用模式 或 單端使用模式。 |
| 斷電直通： | 可選斷電與當前狀態E1直通 或 斷電與主用E1直通。 |
| E1阻抗： | 可選E1阻抗75歐/非平衡 或 120歐/平衡。 |
| 雙電源保護： | 可選DC-48V 或 AC220V電源，可選雙電源輸入1+1保護。 |
| 電源監控： | 支持局端設備、遠端設備內置電源板工作狀態的實時監控功能，支持外接艾默生開關電源工作狀態的實時監控功能。 |
| 網管監控： | 可選集中網管監控功能。 |
組網應用

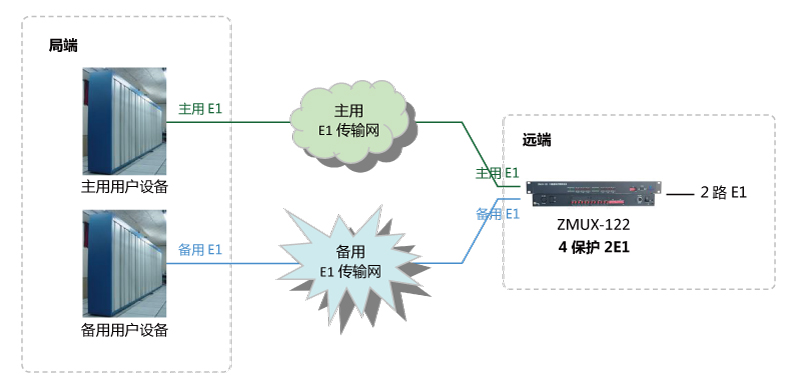

組網圖 1

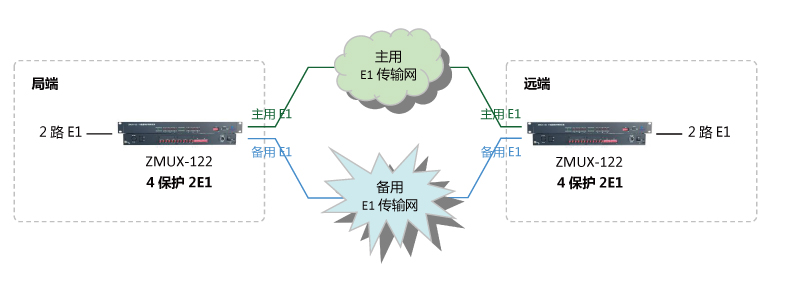

組網圖 2
