RJ45和RJ11水晶頭的區別

作者: 來源: 日期:2017-12-27 10:05:54 人氣:22 加入收藏 評論:0 標簽:

RJ45和RJ11是我們生活中常見的兩種水晶接頭,特別我司做工程的同事們,幫客戶安裝PCM設備或者電話光端機等設備的時候,經常會接觸到RJ45和RJ1這種水晶接頭。

它們的結構和應用范圍都有所不同,不能混用,但是很多人并不了解這一點,從而造成了一些不必要的設備損壞。今天小編將詳細介紹這兩種水晶接頭。

首先講下概念:RJ這個名稱代表已注冊的插孔(Registered Jack),是一種標準化的網絡接口。

RJ45水晶頭是什么?

RJ45水晶頭是一種有8根針腳的接頭,主要用在以太網中,“RJ”表示注冊的插孔,“45”代表接口標準的序號。RJ45水晶頭通常端接在以太網線上,用來連接各種網絡設備,例如計算機、路由器、交換機等。

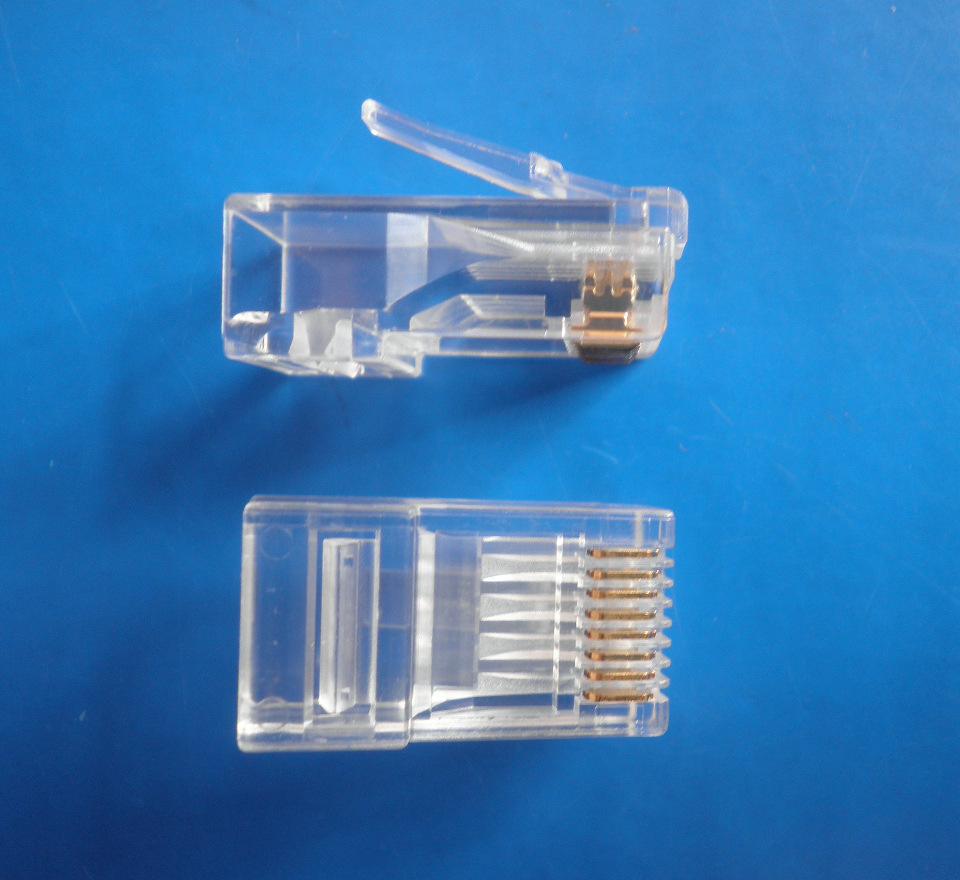

RJ45水晶頭是什么?

RJ11水晶頭是什么?

RJ11水晶頭和RJ45水晶頭很類似,但是只有4根針腳,它是由西部電子公司開發的一種接頭,常用來連接電話和調制解調器。

需要注意的是,RJ11通常指的是6個位置(6針)模塊化的插孔或插頭,但是只有4針被用到,此外,RJ11也用于4針版本的模塊化接插件。

RJ11水晶頭是什么?

RJ45水晶頭 對比 RJ11水晶頭

RJ45水晶頭和RJ11水晶頭的不同之處主要表現在以下幾個方面:

構造

RJ45水晶頭是有8個凹槽和8個觸點(8p8c)的接頭,而RJ11水晶頭通常只有6個凹槽和4個觸點(6p4c),因此,RJ45水晶頭的體積要比RJ11水晶頭大。

RJ11水晶頭通常可以插入到RJ45接口中,反之則不行,但是這里強烈建議不要將RJ11水晶頭用于RJ45接口。

線序標準

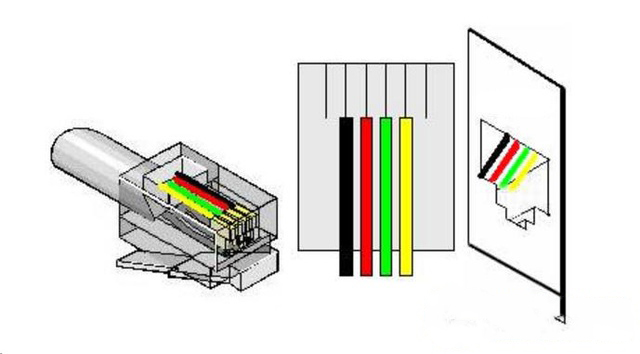

由于RJ45水晶頭和RJ11水晶頭的構造不同,其接線時的線序標準也有所不同。RJ11水晶頭一般只有6個凹槽和4個觸點(6p4c),而且其線序是固定的,具體如下圖:

RJ45水晶頭和RJ11水晶頭的構造不同

RJ45水晶頭接線時則有兩種線序標準:T-568A和T-568B(具體如下)。通過采用不同的標準,最后制作成的網線有直通型和交叉型兩種。如果你想制作直通網線,線纜兩端按照同一標準(T-568A或T-568B)進行接線即可,如果你想制作交叉網線,線纜兩端應采用不同的標準進行接線。

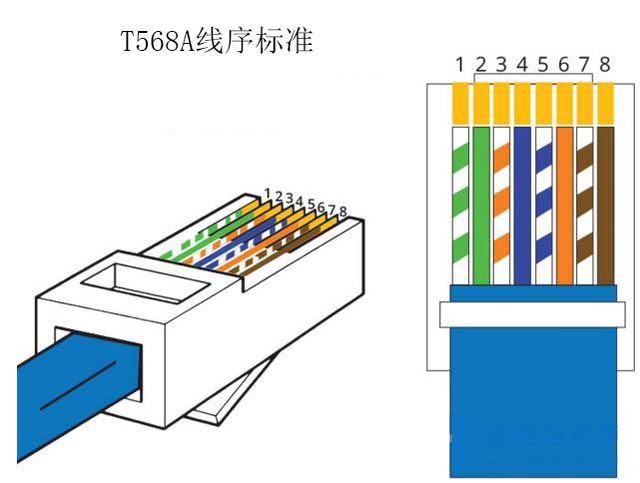

T-568A標準

 T-568A標準

1.白/綠(收+)  2.綠(收-)  3.白/橙(發+)  4.藍  5.白/藍  6.橙(發-)  7.白/棕  8.棕

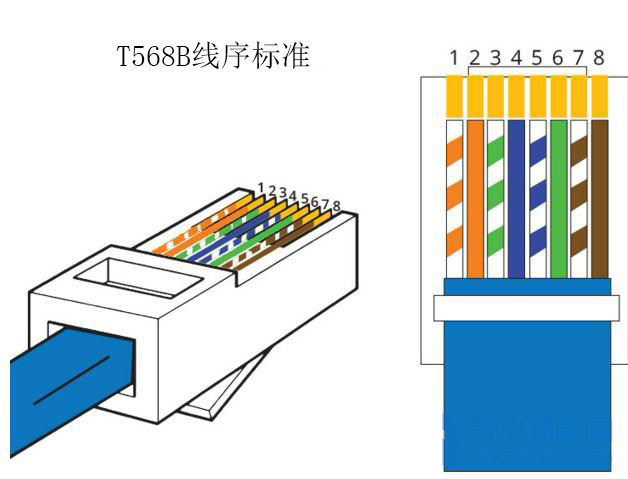

T-568B標準

T-568B標準

1.白/橙(發+)  2.橙(發-)  3.白/綠(收+)  4.藍  5.白/藍  6.綠(收-)  7.白/棕  8.棕

應用

RJ45水晶頭一般端接在網線兩端,用來連接計算機等網絡設備,而RJ11水晶頭則端接在ADSL、語音線纜兩端,用來連接電話或調制解調器。

盡管RJ11水晶頭可以插入到RJ45接口中,但是兩者并不能協同工作,因?yàn)镽J11水晶頭并不是一種國際化標準,其尺寸、插入力度、插入角度等等沒有統一依照國際標準接插件設計要求,如果強制使其一起使用,可能會損壞設備的RJ45接口。

最后總結

RJ45水晶頭和RJ11水晶頭在尺寸、接線標準和應用范圍上都有所差異,二者并不具有可互操作性,在使用時應格外注意。
